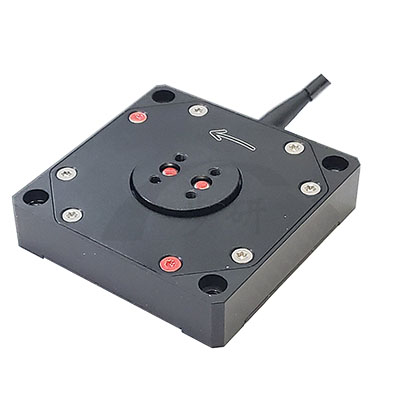

壓電旋轉臺 ∣ PT1C60-1200S
應用領域：掃描顯微鏡、晶圓定位、干涉測量、測量技術、生物技術、光學
- 運動方向： θz 軸
- 標稱行程： 6 mrad
咨詢服務熱線：

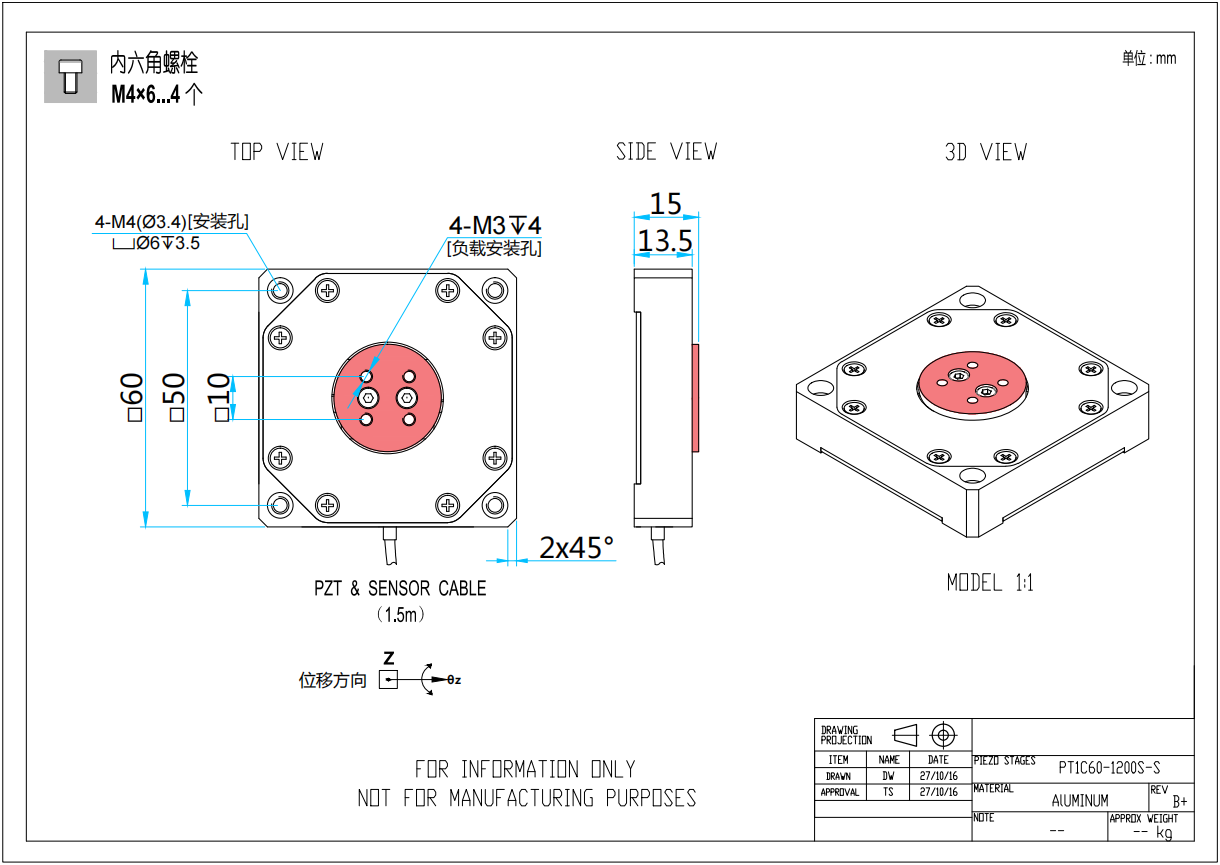

13062620377產品型號 | PT1C60-1200S | PT1C60-1200S -S | 公差 | 備注 | |
運動自由度 | θz | θz | - | - | |
傳感器類型 | - | Strain Gage | - | - | |
標稱行程范圍（@0~+120V） | 1200”[Sec] ≈ 6 mrad | 1200”[Sec] ≈ 6 mrad | ±10% | - | |
最大行程范圍（@-20~+150V） | 1600”[Sec] ≈ 8.5 mrad | 1600”[Sec] ≈ 8.5 mrad | ±20% | - | |
分辨率 | 0.2 μrad | 0.2 μrad | typ. | Note 1 | |
重復定位精度 | - | 0.1% F.S. | typ. | - | |
線性度 | - | 0.2% | typ. | - | |
空載階躍時間 | 1.5 ms | 10 ms | typ. | Note 2 | |
承載能力 | 5 N | 5 N | Max. | - | |
諧振頻率 | 0g | 1100 Hz | 1100 Hz | ±20% | Note 3 |
諧振頻率 | 200g | 200 Hz | 200 Hz | ±20% | - |
運動方向剛度 | 1 N/μm | 1 N/μm | ±20% | - | |
運動方向推力/拉力 | 10N / 5N | 10N / 5N | ±20% | - | |
驅動方式 | 壓電陶瓷 | 壓電陶瓷 | - | - | |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | - | - | |
線纜長度 | 1.5 m/軸 | 1.5 m/軸 | ±10mm | Note 4 | |
外形尺寸(LxWxH) | 60×60×15 mm | 60×60×15 mm | - | - | |
重量 | 105 g | 105 g | ±5% | Note 5 | |
Note：
1. 指實際分辨率，為PCS211S壓電控制器實際輸出電壓分辨率計算得出。（另，驅動電壓輸出的紋波噪聲mVpp對應的分辨率為理論分辨率，因為壓電陶瓷納米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。即型號為PCS211S壓電控制器的驅動電壓紋波噪聲為2mVpp，則對應的壓電平臺的分辨率為0.1μrad）。
2. 開環的階躍響應時間與壓電控制器的驅動電流有關。閉環的階躍響應時間與閉環的調節有關。
3. 為壓電納米定位系統共振頻率，使用時應避開此頻率，建議在負載對應的諧振頻率80%下使用。
4. 線纜長度可定制。
5. 臺體重量不包括線纜及連接器的重量。
6. 可定制連接器型號。
注：以上規格參數基于實驗室環境測得。
