注：除非另有說明，否則所有規格的引用溫度為25 °C±3°C。欲了解更多信息，請與我們聯系。

1.外形尺寸表示為“長x寬x高”，長與寬公差尺寸為±0.4mm、高度公差尺寸為±0.1mm，尺寸不包含電線（線纜長度100mm）。

2.最大驅動電壓為0~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V。

3測試條件：空載，【f＝1kHz, V＝1Vrms (<10μf)】、【f=120hz, v="1Vrms">10μF)】。

4.測試條件：空載，元件兩端無負荷。

5.指位移方向的剛度，本產品不可承受軸向拉力。

6.加載最大驅動電壓時，使位移量控制在0微米時的力。

(特別說明：預負載用于保護壓電陶瓷不受可能導致結構故障的拉力影響。在某些情況下，預負載也可以用來補償由慣性產生的動力。位移隨著負載而變化，并且高于推薦的預負載范圍時，位移縮短。一般來說，應選擇盡可能低的預負載。注意：驅動后，壓電陶瓷充滿電。直接連接紅線和黑線存在產生放電、火花甚至故障的危險。我們建議在紅線和黑線之間使用電阻(>100 kΩ)以釋放電荷。壓電陶瓷的紅色引線必須連接到用于驅動壓電陶瓷的電源的高電壓端。請勿用反向偏置電壓驅動壓電陶瓷促動器，這樣可能會損壞設備。壓電陶瓷不能在液體中或有易燃?xì)怏w或液體的地方使用，不能用有機溶劑進行清洗。)

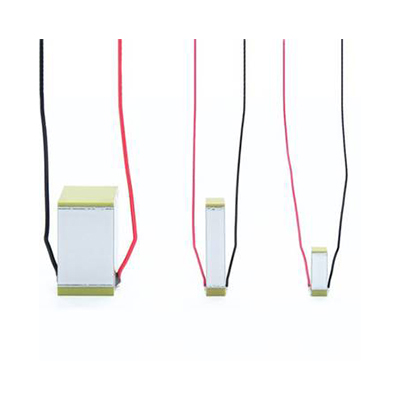

外形尺寸

注：

1.出廠時的極性設置 ：紅導線＝（＋），黑導線＝（－）

2.導線長度：100mm

3.參數表中的外形尺寸不包含導線出口部分及導線的長度。欲了解更多信息，請與我們聯系。

終端連接（可選）

半球端帽	外形圖示	可選尺寸
		Φ3.0 mm
		Φ5.0 mm
		Φ7.0 mm
		Φ10.0 mm

安裝說明

疊堆壓電陶瓷驅動器產品在結構上面對抗拉力的耐受度極低，如果施加拉力，則極有可能發生故障（損壞）。若在使用過程中，施加壓縮力，則能有效防止機械性損壞。對元件施加的壓力，請以元件的輸出力的20~50%為參考值。安裝時，請使元件的位移發生軸與安裝面保持垂直。協助配合壓電陶瓷的安裝，可選擇球頭端或扁平面鎢鋼合金進行安裝操作。注意 ：請勿對本產品施加彎曲、扭轉、拉伸等外力。參考 ：扭轉、拉伸力的容許范圍參考值如下表：

PZT多層疊堆壓電陶瓷無預加載力。請勿對本產品施加彎曲、扭轉、拉力等外力。壓電陶瓷易碎，且抗拉強度低。要避免驅動器受到側向應力、橫向應力或彎曲應力的負載條件。外部負載施加不當時，可能會出現抗壓能，通過彎矩導致壓電裝置內的高拉伸應力。將負載不恰當?shù)厥┘拥綁弘婒?qū)動器會出現內部應力，從而損壞驅動器。為避免該問題，壓電驅動器應該施加一個外加負載，這樣使得應力直接沿著驅動器的替代軸方向。負載應該集中且在驅動器的安裝表面盡可能均勻應用。當負載平的接觸面施加到驅動器平的安裝表面時，保證兩個表面高度平整和光滑，可使得兩個表面接觸時平行度很好。如果外加負載與驅動器的替代軸成一定角度時，使用一個配有半球端板或撓性接頭的壓電促動器，從而實現壓電堆棧安全的負載。

安裝示意圖如下所示：

關于將負載安裝到PZT驅動器，適當?shù)睾筒贿m地各種連接方法。

使用說明

產品須安裝在符合以下條件的地方。

? 無腐蝕性或可燃性氣體

? 較小的振動和沖擊

? 無散射介質粉如鐵粉，粉塵，油霧，切削液，水，鹽和有機溶劑

? 無陽光直接照射和熱輻射

? 無強電場/磁場

? 無脈動噪聲源

? 易于檢查和清理

? 用于特殊環境，如受振動，真空和高溫/低溫，請隨時與我們聯系

壓電陶瓷工作說明

圖a.是壓電陶瓷元件工作的曲線圖。當向致動器元件交替施加正向和負向電壓時，驅動電壓和位移之間的關系如下圖b.蝴蝶曲線所示。然而，這樣會造成壓電元件在 ±40V 處反復發生極化反轉，而這可能損壞壓電元件。因此，請勿使用交流電壓操作致動器元件以免絕緣電阻下降而造成故障。

圖c顯示了驅動電壓和生成力之間的關系。向極化壓電致動器施加最大驅動電壓（壓電陶瓷最大驅動電壓為 +150 V）而不施加外部壓力時，可獲得定義的最大位移。位移隨著致動器上所施加的外部壓力逐漸增加而從最大位移處逐漸減小。參數表中將位移變?yōu)榱闶堑牧ΨQ(chēng)為最大出力。

電壓與力的關系

下面說明負重壓電陶瓷的行為（圖 3-5）。在已極化的壓電陶瓷上放置重物（靜負載）而不施加電壓時，壓電陶瓷會在重物作用下收縮。但此時，收縮方式在開路狀態和短路狀態下會有不同。如果針對長度受到壓縮的致動器而向負重致動器施加最大驅動電壓，又將獲得最大位移。這樣，如果施加的電壓相同，壓電陶瓷可提供大致相同的位移，而與壓電陶瓷是否負重（靜負載之下）無關（圖 3-7）。當計算參考點（零點）時請注意，因?yàn)榭傞L(zhǎng)度會因各壓電陶瓷而不同。還可以將施加給壓電陶瓷的重量（靜負載）增加到造成最大生成力的負載。因?yàn)樘沾刹牧系睦鞆?qiáng)度極限很低，如果向壓電陶瓷施加微弱的張力，陶瓷即可能會斷裂。因此，在預載荷下使用壓電陶瓷可以有效防止致動器的機械斷裂。要施加的最佳預載荷約為最大生成力的10~25%。位移特性的行為會因負載的類型而不同。圖 3-6(a) 和 (b) 顯示了負載為靜負載和彈性負載時的位移特性。

蠕變特性說明

溫度與位移/靜電容量關系

驅動頻率與壓電陶瓷溫度關系

如果壓電陶瓷元件持續在高頻率下工作，壓電陶瓷元件會發熱，從而導致壓電陶瓷元件溫度升高。圖下圖所示為PZ系列產品的溫度與驅動頻率的關系特性。如果壓電陶瓷元件的溫度變高，壓電陶瓷元件的絕緣電阻會下降，這可能造成故障。為使壓電陶瓷元件的溫度保持在工作溫度限度（＜ 85℃）內，應降低驅動頻率或驅動電壓。請注意，壓電陶瓷元件的溫度會有變動，因?yàn)樵纳崽匦院艽蟪潭壬先Q于環境條件。

注：測試方法

電壓 ：正弦波，V ＝ 150V

溫度測量 ：經過 250 秒后或均衡狀態中的溫度。

響應特性

疊堆壓電陶瓷可以驅動到大約 1/3 的共振頻率。施加給致動器的電壓突然上升和下降會使生成位移發生振鈴，如圖 3-13 所示，并向致動器元件施加張力。

振鈴是指所施加的電壓突然上升或下降導致致動器位移發生臨時過沖并最終造成振動和緊縮的一種現象。圖 3-15所示為振鈴現象的實際測量結果。

可靠性說明

多層壓電致動器絕大多數的故障模式是因絕緣性能下降造成的短路。

雖然絕緣性能下降的原因并未完全明確，但發現故障率在靜態使用（DC 電壓應用）和動態使用（脈沖電壓應用）之間存在極大的不同。與其他電氣部件類似，壓電致動器會受到濕度以及所施加電壓和環境溫度的影響。

本節說明樹脂涂層型壓電陶瓷在靜態和動態使用條件下的可靠性指南。我們的多層壓電致動器的可靠性在靜態使用情況下通過 MTTF（平均失效前時間）表示。雖然在動態使用情況下可以考慮使用重復次數表示可靠性，但仍無法確定指標和原因之間的精確關系，因?yàn)樗鼈冎g存在各種影響原因和相互作用。因此，現在僅說明已獲取的數據和我們的理念。

1.靜態驅動電壓應用

根據眾多實驗結果從經驗上獲得了各驅動電壓、環境溫度和相對濕度的加速因數。通過將加速條件下觀察到的 MTTFs作為參考值使用下面的公式 (1) 估計實際應用中的 MTTFr。

2. 脈沖電壓應用

當本元件通過脈沖電壓驅動時，因陶瓷的介電損耗而發熱會導致溫度上升。因此，元件不太可能受到濕度影響，從而極大地延長了使用壽命。由于此效應會受到元件形狀、脈沖波形和頻率的影響，因此無法像DC 電壓應用情況那樣通過公式進行計算。

PZ2X3X9的測試中，以 500 Hz 的頻率施加 0-150 V 矩形脈沖 500 小時（相當于施加 9 億個脈沖）后確認無故障。

請注意由于元件固定方法和電壓上升速度所造成響鈴殘振現象而導致的物理?yè)p壞。

圖 3 和圖 4 為脈沖工作條件下可靠性測試結果的示例。

• 壓電陶瓷的性能

  特性參數	參數標識	參數數據	單位
  機電耦合系數	εrel	5,400
  	損耗因子	200	-
  	Kp	0.62	-
  	K31	0.34	-
  	K33	0.68	-
  壓電常數	d31	-290	pm/V
  	d33	635	pm/V
  彈性常數	S11E	14.8	10-12 m2/N
  	S33E	18.1	10-12 m2/N
  頻率常數	徑向	2,040	m/sec
  	厚度	1,800	m/sec
  	橫向	1,410	m/sec
  	縱向	1,370	m/sec
  品質因數（諧振）	f	70	-
  密度	ρ	8	g/cm3
  居里溫度	Tc	150	℃
