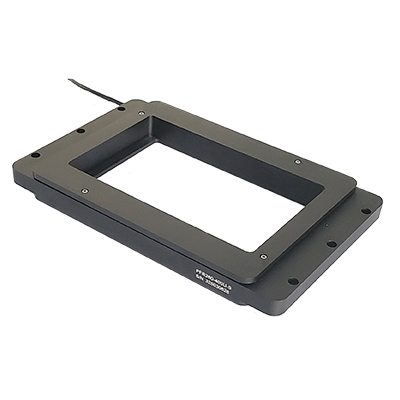

壓電掃描臺 ∣ PFR260-080U
應用領域：3D圖像、活細胞成像、自動對焦系統、表面分析、晶圓檢查、超分辨率顯微鏡、共聚焦顯微鏡、3D成像、干涉測量、半導體測量技術。 壓電顯微掃描臺是采用壓電陶瓷驅動,基于高精度無摩擦柔性鉸鏈導向結構,專為高分辨率顯微掃描系統應用設計的納米定位平臺,超大中心通孔和超薄外形設計,可更好的集成于顯微掃描系統中。
- 運動方向： Z軸
- 標稱行程： 80 μm
咨詢服務熱線：
13062620377產品型號 | PFR260-080U | PFR260-080U-S | 公差 | 備注 | |
運動自由度 | Z | Z | - | - | |
傳感器類型 | - | Strain Gage | - | - | |
標稱行程范圍（@0~+120V） | 80 μm | 80 μm | ±10% | - | |
最大行程范圍（@-20~+150V） | 110 μm | 110 μm | ±20% | - | |
分辨率 | 3 nm | 3 nm | typ. | Note 1 | |
重復定位精度 | - | 0.05% F.S. | typ. | - | |
線性度 | - | 0.1% | typ. | - | |
空載階躍時間 | 5 ms | 30ms | typ. | Note 2 | |
承載能力（推薦） | 10 N | 10 N | Max. | - | |
諧振頻率 | 0g | 250 Hz | 250 Hz | ±20% | Note 3 |
諧振頻率 | 200g | 200 Hz | 200 Hz | ±20% | - |
運動方向剛度 | 1.5 N/μm | 1.5 N/μm | ±20% | - | |
運動方向推力/拉力 | 120N / 15N | 120N / 15N | ±20% | - | |
驅動方式 | 壓電陶瓷 | 壓電陶瓷 | - | - | |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | - | - | |
線纜長度 | 1.5 m/軸 | 1.5 m/軸 | ±10mm | Note 4 | |

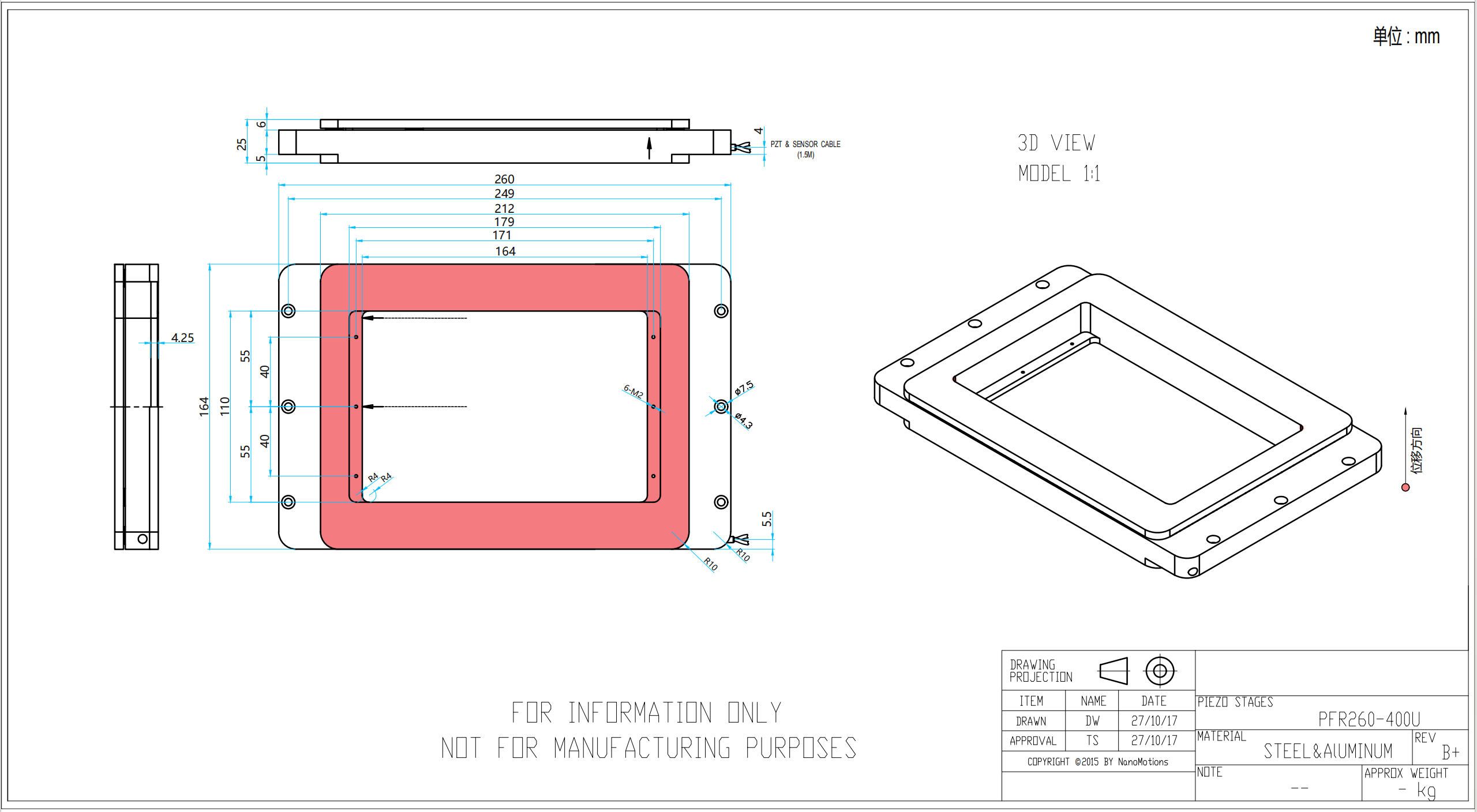

中空尺寸(LxW) | 179×110mm | 179×110mm | - | ||
外形尺寸(LxWxH) | 260×164×25mm | 260×164×25mm | - | - | |
重量 | 1160 g | 1160 g | ±5% | Note 5 | |
PZT & Sensor連接器 | LEMO | LEMO | - | Note 6 | |
本體材質 | 鋁、鋼 | 鋁、鋼 | - | - | |
