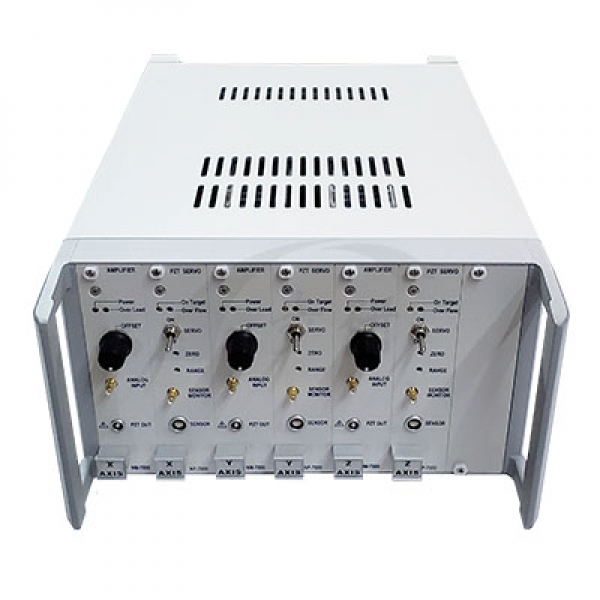

模塊化壓電驅動/控制器 ▏7000
產品特性：模塊化運動控制系統實現更高靈活性 模塊化配置。支持基于壓電陶瓷的平臺以及帶多達三個運動軸的定位系統。
咨詢服務熱線：
13062620377產品型號 | PCM711S | PCM721S | PCM731S | |
通道數量 | 1 | 2 | 3 | |
標配控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V | 模擬電壓 0～+10V | |
模擬輸入連接器 | SMB | SMB | SMB | |
模擬輸入阻抗 | 100KΩ | 100KΩ | 100KΩ | |
旋鈕偏置調節 | 0~10圈 | 0~10圈 | 0~10圈 | |
標配輸出電壓 | 0~+120V | 0~+120V/通道 | 0~+120V/通道 | |
電壓增益 | 12倍 | 12倍/通道 | 12倍/通道 | |
空載帶寬（滿量程） | 1kHz | 1kHz /通道 | 1kHz /通道 | |
平均輸出電流 | 60mA | 60mA/通道 | 60mA/通道 | |
峰值輸出電流 | 180mA | 180mA/通道 | 180mA/通道 | |
平均輸出功率 | 7W | 7W/通道 | 7W/通道 | |
峰值輸出功率 | 21W | 21W/通道 | 21W/通道 | |
紋波噪聲 | 5mVp-p | 5mVp-p/通道 | 5mVp-p/通道 | |
保護電路 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | |
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | |
傳感器類型 | Strain Gage Sensor | Strain Gage Sensor | Strain Gage Sensor | |
伺服特性 | 模擬P-I算法+陷波濾波 | 模擬P-I算法+陷波濾波 | 模擬P-I算法+陷波濾波 | |
PZT傳感輸入連接器 | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL | |
PZT傳感輸出監測連接器 | SMB | SMB | SMB | |
控制接口 | 選配 | RS-232、USB | RS-232、USB | RS-232、USB |
處理器 | DSP 32位浮點150MHz | DSP 32位浮點150MHz | DSP 32位浮點150MHz | |
D/A轉換器 | 16Bit±10V | 16Bit±10V | 16Bit±10V | |
A/D轉換器 | 16Bit±10V | 16Bit±10V | 16Bit±10V | |
輸出波形頻率 | 10 KHz | 10 KHz | 10 KHz | |
操作系統 | Windows xp/7 | Windows xp/7 | Windows xp/7 | |
輸出分辨率 | 1/30000 F.S. | 1/30000 F.S. | 1/30000 F.S. | |
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | |
工作溫度 | 0~50℃ | 0~50℃ | 0~50℃ | |
尺寸（W×D×H） | 235×360×150mm（9.5“） | 235×360×150mm（9.5“） | 235×360×150mm（9.5“） | |
重量 | 5.8kg | 5.8kg | 5.8kg | |
產品型號 | PCM710S | PCM720S | PCM730S | ||
通道數量 | 1 | 2 | 3 | ||
標配控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V | 模擬電壓 0～+10V | ||
模擬輸入連接器 | SMB | SMB | SMB | ||
模擬輸入阻抗 | 100KΩ | 100KΩ | 100KΩ | ||
旋鈕偏置調節 | 0~10圈 | 0~10圈 | 0~10圈 | ||
標配輸出電壓 | 0~+120V | 0~+120V/通道 | 0~+120V/通道 | ||
電壓增益 | 12倍 | 12倍/通道 | 12倍/通道 | ||
空載帶寬（滿量程） | 1kHz | 1kHz /通道 | 1kHz /通道 | ||
平均輸出電流 | 60mA | 60mA/通道 | 60mA/通道 | ||
峰值輸出電流 | 180mA | 180mA/通道 | 180mA/通道 | ||
平均輸出功率 | 7W | 7W/通道 | 7W/通道 | ||
峰值輸出功率 | 21W | 21W/通道 | 21W/通道 | ||
紋波噪聲 | 5mVp-p | 5mVp-p/通道 | 5mVp-p/通道 | ||
保護電路 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | ||
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | ||
傳感器類型 | Strain Gage Sensor | Strain Gage Sensor | Strain Gage Sensor | ||
伺服特性 | 模擬P-I算法+陷波濾波 | 模擬P-I算法+陷波濾波 | 模擬P-I算法+陷波濾波 | ||
PZT傳感輸入連接器 | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL | ||
PZT傳感輸出監測連接器 | SMB | SMB | SMB | ||
控制接口 | 選配 | - | - | - | |
處理器 | - | - | - | ||
D/A轉換器 | - | - | - | ||
A/D轉換器 | - | - | - | ||
輸出波形頻率 | - | - | - | ||
操作系統 | - | - | - | ||
輸出分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | ||
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | ||
工作溫度 | 0~50℃ | 0~50℃ | 0~50℃ | ||
尺寸（W×D×H） | 280×360×170mm | 280×360×170mm | 280×360×170mm | ||
重量 | 5.8kg | 5.8kg | 5.8kg | ||
產品型號 | PDM711 | PDM721 | PDM731 | ||
通道數量 | 1 | 2 | 3 | ||
標配控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V | 模擬電壓 0～+10V | ||
模擬輸入連接器 | SMB | SMB | SMB | ||
模擬輸入阻抗 | 100KΩ | 100KΩ | 100KΩ | ||
旋鈕偏置調節 | 0~10圈 | 0~10圈 | 0~10圈 | ||
標配輸出電壓 | 0~+120V | 0~+120V/通道 | 0~+120V/通道 | ||
電壓增益 | 12倍 | 12倍/通道 | 12倍/通道 | ||
空載帶寬（滿量程） | 1kHz | 1kHz /通道 | 1kHz /通道 | ||
平均輸出電流 | 60mA | 60mA/通道 | 60mA/通道 | ||
峰值輸出電流 | 180mA | 180mA/通道 | 180mA/通道 | ||
平均輸出功率 | 7W | 7W/通道 | 7W/通道 | ||
峰值輸出功率 | 21W | 21W/通道 | 21W/通道 | ||
紋波噪聲 | 5mVp-p | 5mVp-p/通道 | 5mVp-p/通道 | ||
保護電路 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | ||
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | ||
傳感器類型 | - | - | - | ||
伺服特性 | - | - | - | ||
PZT傳感輸入連接器 | - | - | - | ||
PZT傳感輸出監測連接器 | - | - | - | ||
控制接口 | 選配 | RS-232、USB | RS-232、USB | RS-232、USB | |
處理器 | DSP 32位浮點150MHz | DSP 32位浮點150MHz | DSP 32位浮點150MHz | ||
D/A轉換器 | 16Bit±10V | 16Bit±10V | 16Bit±10V | ||
A/D轉換器 | 16Bit±10V | 16Bit±10V | 16Bit±10V | ||
輸出波形頻率 | 10 KHz | 10 KHz | 10 KHz | ||
操作系統 | Windows xp/7 | Windows xp/7 | Windows xp/7 | ||
輸出分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | ||
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | ||
工作溫度 | 0~50℃ | 0~50℃ | 0~50℃ | ||
尺寸（W×D×H） | 280×360×170mm | 280×360×170mm | 280×360×170mm | ||
重量 | 5.8kg | 5.8kg | 5.8kg | ||
產品型號 | PDM710 | PDM720 | PDM730 | ||
通道數量 | 1 | 2 | 3 | ||
標配控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V | 模擬電壓 0～+10V | ||
模擬輸入連接器 | SMB | SMB | SMB | ||
模擬輸入阻抗 | 100KΩ | 100KΩ | 100KΩ | ||
旋鈕偏置調節 | 0~10圈 | 0~10圈 | 0~10圈 | ||
標配輸出電壓 | 0~+120V | 0~+120V/通道 | 0~+120V/通道 | ||
電壓增益 | 12倍 | 12倍/通道 | 12倍/通道 | ||
空載帶寬（滿量程） | 1kHz | 1kHz /通道 | 1kHz /通道 | ||
平均輸出電流 | 60mA | 60mA/通道 | 60mA/通道 | ||
峰值輸出電流 | 180mA | 180mA/通道 | 180mA/通道 | ||
平均輸出功率 | 7W | 7W/通道 | 7W/通道 | ||
峰值輸出功率 | 21W | 21W/通道 | 21W/通道 | ||
紋波噪聲 | 5mVp-p | 5mVp-p/通道 | 5mVp-p/通道 | ||
保護電路 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | 過熱、短路、功率限制 | ||
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL | ||
傳感器類型 | - | - | - | ||
伺服特性 | - | - | - | ||
PZT傳感輸入連接器 | - | - | - | ||
PZT傳感輸出監測連接器 | - | - | - | ||
控制接口 | 選配 | - | - | - | |
處理器 | - | - | - | ||
D/A轉換器 | - | - | - | ||
A/D轉換器 | - | - | - | ||
輸出波形頻率 | - | - | - | ||
操作系統 | - | - | - | ||
輸出分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 | ||
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz | ||
工作溫度 | 0~50℃ | 0~50℃ | 0~50℃ | ||
尺寸（W×D×H） | 280×360×170mm | 280×360×170mm | 280×360×170mm | ||
重量 | 5.8kg | 5.8kg | 5.8kg | ||
